如何计算锻钢球阀的扭矩?

发布日期:[2019-12-17]     点击率:

锻钢球阀扭矩计算具体是:二分之一阀门口径的平方×3.14得出是阀板的面积,再乘以所承压力得出轴所承受的静压力,乘以磨擦系数,乘以轴径除以1000即得阀门的扭矩数,单位为牛·米,电动装置和气动执行器参考安全值取阀门扭矩的1.5倍。

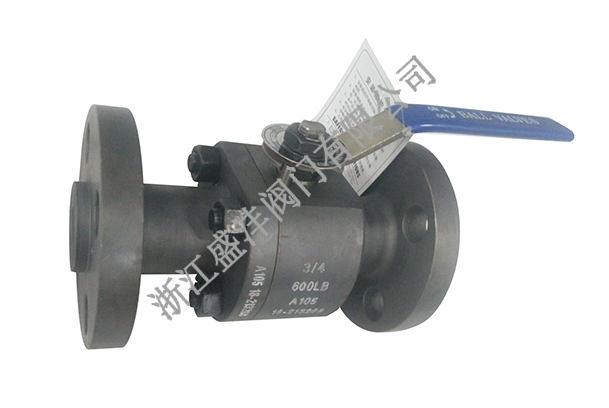

锻钢球阀

阀门在设计时,选用执行器是靠估算,基本分为三部分:

1、密封件见的摩擦力矩

2、填料对阀杆的摩擦力矩

3、轴承对阀杆的摩擦力矩

故计算压力一般取公称压力的0.6倍,摩擦系数根据材料定。计算的力矩乘1.3~1.5倍以选执行器。

阀门扭矩计算要兼顾阀板与阀座的摩擦,阀轴与填料的摩擦,介质不同压差下对阀板的推力。

因为阀板、阀座和填料的种类太多了,每一种都有着不同的摩擦力,还有接触面的大小,压紧的程度等等。所以一般都是用仪表实测而不是计算。

阀门扭矩计算出的数值有很大的参考意义,但并不能完全照搬。在很多因素的影响下,阀门扭矩计算并没有实验得出的结果更准确。
