三通锻钢球阀启闭过程详解

发布日期:[2021-10-18]     点击率:

三通锻钢球阀和闸阀是同一种阀门。不同的是它的闭合部分是一个球体。球体绕阀体中心线旋转,实现开启和关闭。球阀主要用于切断、分配和改变管道中介质的流动方向。本产品是近年来得到广泛应用的一种新型阀门。这种阀门一般水平安装。三通锻钢球阀依靠回转阀使阀门畅通或堵塞。球阀开关重量轻,体积小,可做成大口径,密封可靠,结构简单,维修方便,密封面与球面常闭,不易腐蚀通过介质,它被广泛应用于各个行业。

三通锻钢球阀具有以下优点:

1、流体阻力小,其阻力系数与相同长度的管段相当。

2、结构简单,体积小,重量轻。

3、严密可靠。目前,球阀的密封面材料广泛采用密封性能好的塑料,在真空系统中也得到了广泛的应用。

4、操作方便,开合迅速,从全开到全关只需旋转90°,方便遥控。

5、维修方便,球阀结构简单,密封圈一般是可动的,拆装更换方便。

6、全开或全关时,球体与阀座的密封面与介质隔离,介质通过时不会对阀门密封面造成冲蚀。

7、应用范围广,直径从几毫米到几米不等,从高真空到高压均可应用。

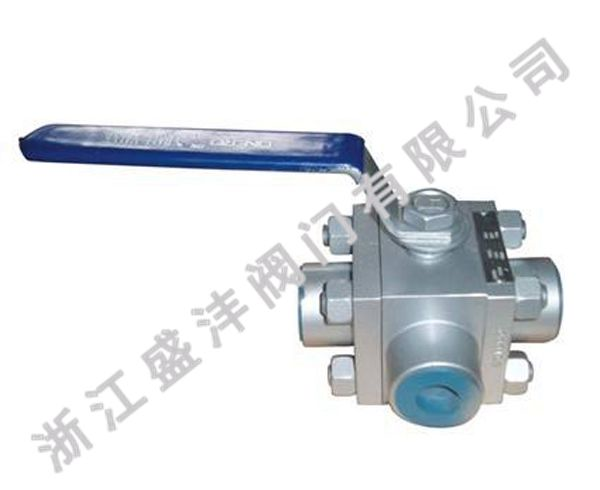

三通锻钢球阀

三通锻钢球阀使用流程:

开启过程:

1、在关闭位置,球体靠阀杆的机械压力压在阀座上;

2、逆时针转动手轮时,阀杆反方向运动,底部的角平面使球体与阀座分离;

3、阀杆继续提升,与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地转动;

4、直到到达全开位置,阀杆升到极限位置,球体旋转到全开位置。

关闭过程:

1、关闭时,顺时针转动手轮,阀杆开始下降,球体离开阀座开始转动;

2、继续转动手轮,阀杆会被嵌在上螺旋槽内的导销驱动,使阀杆和球体同时旋转90°;

3、即将关闭时,球体已旋转90°,与阀座不接触;

4、手轮z后几圈时,阀杆底部的角平面机械楔压球体,使其紧压在阀座上,达到完全密封。
